閥門氣動執行器原理與應用解析

在工業生產中，管道里的液體、氣體需要精準控制，而閥門氣動執行器就是幫閥門 “干活” 的關鍵設備。它就像閥門的 “肌肉”，用壓縮空氣做動力，讓閥門開關或調節流量。下面從三個方面帶你了解它：

基本工作原理

基本工作原理：靠空氣 “發力” 的裝置

閥門氣動執行器的動力來自壓縮空氣，這些空氣要先經過過濾、穩壓處理，壓力通常在 0.4-0.8MPa（相當于 4-8 公斤力）。

壓縮空氣進入執行器的 “氣室” 后，會推動內部的活塞、齒輪等零件運動，把氣壓變成機械力。比如讓齒輪轉起來，或者讓活塞桿伸出去，從而帶動閥門的開關。

動作完成后，空氣直接從排氣口排走，不用回收，所以整個系統結構簡單，維護起來也方便。

兩大類型

閥門的運動方式主要有兩種，對應的執行器也分兩類：

1. 角行程執行器：負責 “轉圈圈” 的閥門

像家里的水龍頭一樣，有些閥門（比如球閥、蝶閥）靠旋轉 90 度來開關。角行程執行器就是它們的 “搭檔”。

它里面有齒輪和齒條，壓縮空氣推動活塞時，齒條會帶著齒輪轉，把直線運動變成旋轉運動。單作用款有彈簧，斷氣后會自動復位；雙作用款靠兩邊的氣壓來回驅動。

2. 直行程執行器：負責 “上下動” 的閥門

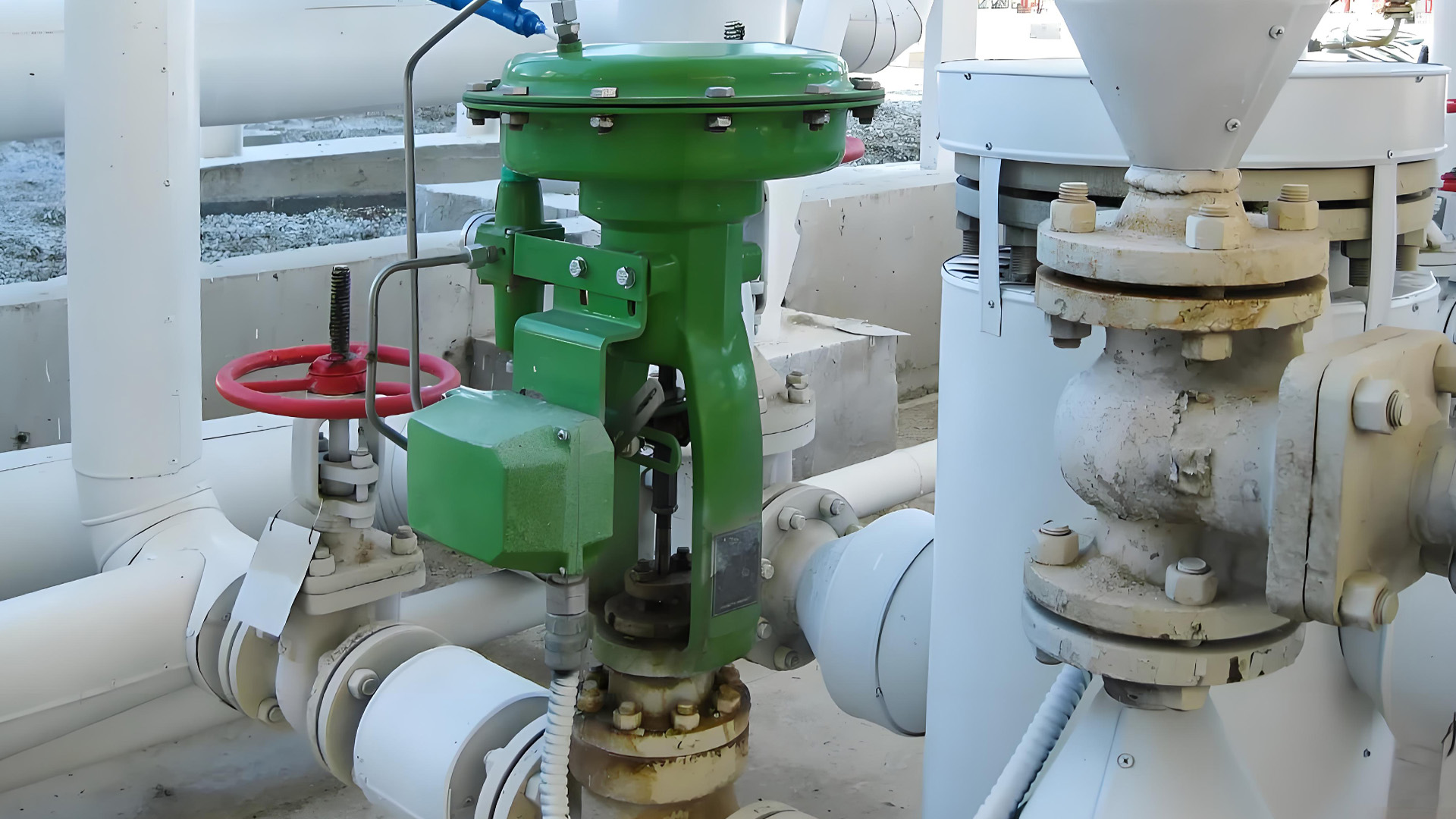

閘閥、截止閥這類閥門，靠閥桿上下移動來開關。直行程執行器的結構像個氣缸，壓縮空氣推動活塞上下動，直接帶著閥桿運動。

同樣有單作用（彈簧復位）和雙作用（氣壓雙向驅動）兩種，根據安全需求選擇。

控制邏輯

閥門氣動執行器的精準操作，靠幾個關鍵部件配合：

電磁閥：像 “開關” 一樣，控制壓縮空氣往哪個氣室送，決定閥門開還是關。

定位器：接收 4-20mA 的電信號（比如 12mA 對應半開），精確控制氣室壓力，讓閥門按需要的開度工作，還能通過反饋桿修正偏差。

節流閥：調節排氣速度，控制閥門開關的快慢，避免動作太猛。

限位裝置：防止閥門轉過頭或移過位，保護設備不被損壞。
